Winkelverbinder
BB-Winkelverbinder sind besonders für Kreuzanschlüsse aus Holz geeignet. Sie eignen sich ebenso für die Befestigung von Holz an anderen Materialien durch die Verwendung von Bolzen. Nicht alle Varianten sind um die Biegelinie herum symmetrisch.

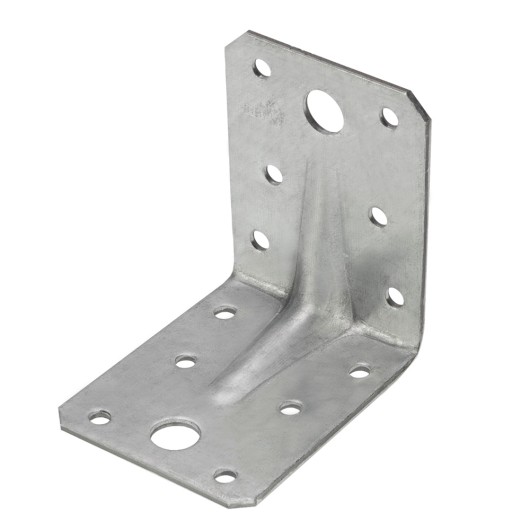

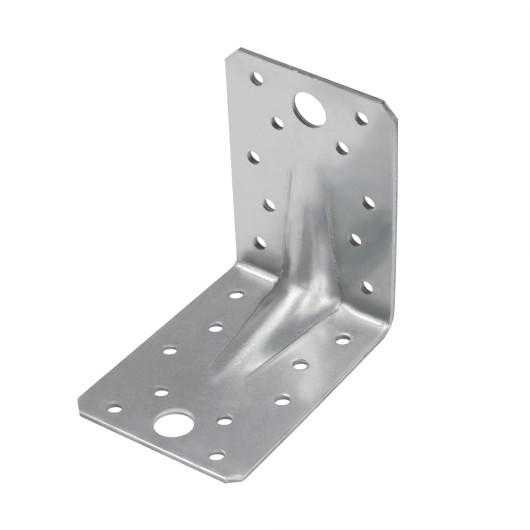

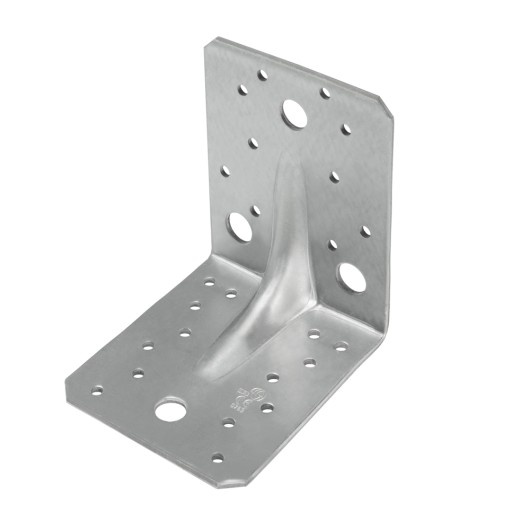

BB-Winkelverbinder mit Steg werden aus verzinktem Stahlblech hergestellt. Sie erreichen auf Grund des ausgeformten Steges eine sehr große Stabilität. Somit sind die BB Winkelverbinder mit Steg besonders für Anschlüsse geeignet, die große Kräfte übertragen müssen, z. B. bei Sparren auf Pfetten und Pfetten auf Holzträgern.
Varianten
- WV mit Steg

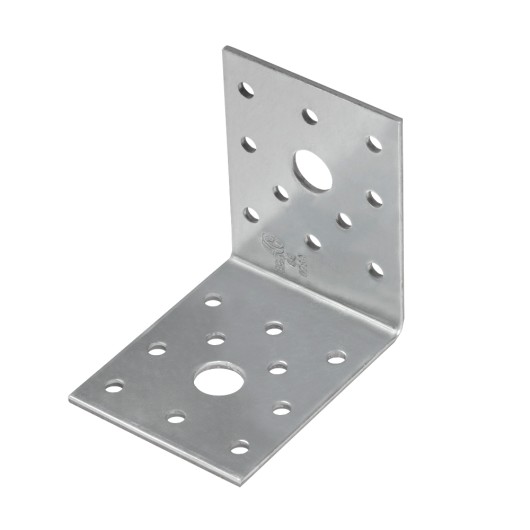

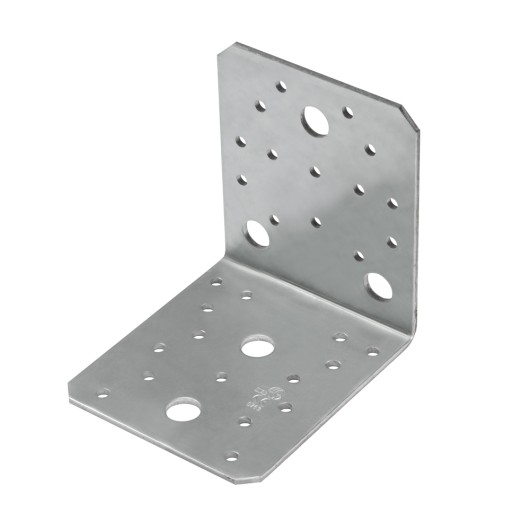

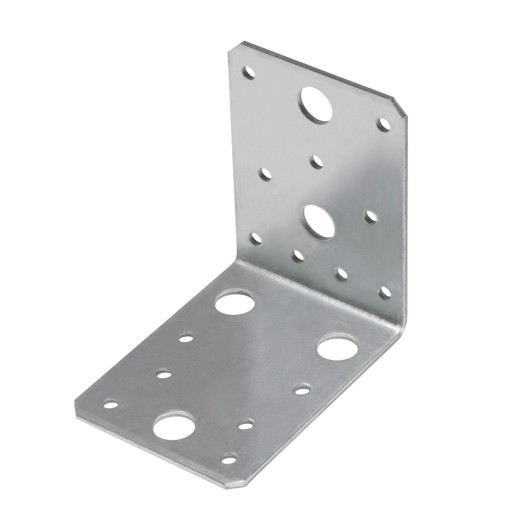

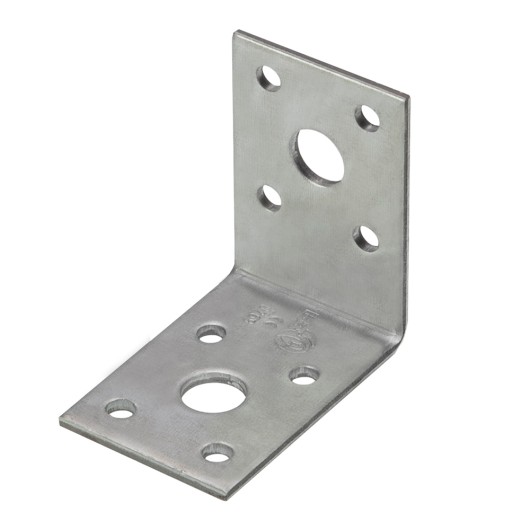

- WV ohne Steg
- WV Rundloch
- WV Langloch
Montage
Zur Befestigung besitzen die BB-Winkelverbinder Nagellöcher mit einem Durchmesser von 5 mm, einige Varianten haben zusätzlich noch Dübellöcher mit einem Durchmesser von 13 mm. Für die Verbindung des Winkels bei Zugbeanspruchung wird die der Biegelinie nächstgelegne Bohrung mit Bolzen Ø 12 mm versehen. Die, für die BB-Winkelverbinder, verwendeten Befestigungsmittel müssen der prEN 14592 entsprechen.
Zulassung
Die Winkelverbinder von der BB Stanz- und Umformtechnik besitzen die Europäisch Technische Zulassung ETA-08/0183 bzw. ETA-09/0355.
Stahlqualität
- S 250 GD + Z275
- Streckgrenze ReH ≥ 250 N/mm²
- Zugfestigkeit Rm ≥ 330 N/mm²
- Bruchdehnung A80 ≥ 19 %
- Korrosionsschutz 275g/m² beidseitig - entsprechend einer Zinkschichtdicke von ca 20 μm
